液壓鏈式爬車機主要用于斜坡提升運輸，來補償煤礦運輸路線上的高度差，是礦車自動滑行車場上為補償高度而設置的設備，是絞車的有效替代產品，它比絞車牽引更安全可靠，更節約勞動力。

根據驅動鏈形式，液壓鏈式爬車機可分為圓環鏈式和板鏈式：液壓圓環鏈式爬車機是煤礦常用標準普通式，由液壓馬達驅動，普通圓環鏈傳動；液壓板鏈式爬車機是濟寧中煤操車技術有限公司開發設計新產品，本產品采用高強度板鏈作為傳動鏈，液壓馬達驅動，具有結構簡單、強度大、傳動平穩、爬車能力強、維護方便等優點，特別適合爬車任務繁重、爬車高度大的車場作業。
產品組成
液壓鏈式爬車機設備系統主要由爬車機本體、液壓站及電控操作臺三部分組成。液壓鏈式爬車機爬車過程為自動化操作。礦用高強度圓環鏈或板鏈牽引四輪小車式爬車器爬車，爬車器在鏈條上等距離安裝，爪間距不小于1.5倍的礦車長度。液壓鏈式爬車機可以與翻車機共用一套控制系統，實現機電液一體化智能控制。
三、產品型號標記說明

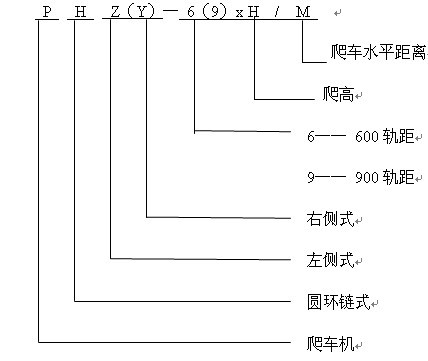

1、液壓圓環鏈式爬車機：

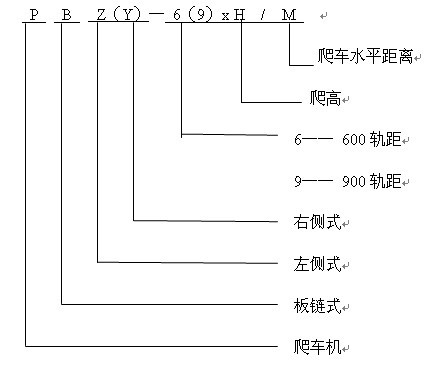

2、液壓板鏈式爬車機：PHZ（Y）-9xH/M

四、技術參數
液壓鏈式爬車機用于600軌距1t、1.5t及900軌距1.5t、3t礦車向上爬高，根據爬高不同共有14種型號，每種又根據傳動裝置布置方式不同分為左側式與右側式。

序號	名　　稱		單位	規　　格
序號	名　　稱		單位	圓環鏈式	板鏈式
1	鏈規格			Ф18x64
2	爬車速度		m/s	0.1~1.0	0.1~1.0
3	爬高		mm	1000~3600 每級差200共14種	1000~3600 每級差200共14種
4	礦車軌距		mm	600/900	600/900
5	礦車噸位		t	1t/1.5t/3t	1t/1.5t/3t
6	爬車方式			推軸或推擋板	推軸或推擋板
7	機前礦車滑行速度		m/s	0. 0.1~1.03~1.0	0.1~1.0
8	液壓馬達	型號		IAM800/1100/1400/2000	IAM800/1100/1400/2000
		排量	ml/r	800/1100/1400/2000	800/1100/1400/2000
		工作壓力	Mpa	16	16
		比扭矩	Nm	12.8/17.8/21.9/32.4	12.8/17.8/21.9/32.4
