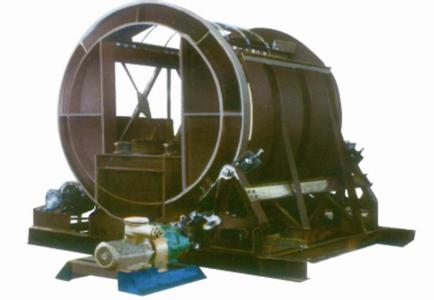

礦車翻​車​機​系​統​技​術​資​料

給煤機,往復式給煤機,k型往復式給煤機,K0/K1/K2/K3/K4型往復式給煤機,K4給煤機,K0給煤機,K1給煤機,K2給煤機,K3給煤機,翻車機,一噸翻車機,礦用翻車機,電動翻車機,液壓翻車機,爬車機,滾輪罐耳,緩沖式滾輪罐耳,輕型滾輪罐耳,液壓滾輪罐耳,電動阻車器,氣動阻車器,阻車器,KBW-220P礦用隔爆兩級跑偏開關

一.翻車機系統

翻車機卸車線由大連重型集團公司設計制造，該卸車線卸車能力15節／小時，主要由撥車機、翻車機、遷車臺、推車機、各自控制系統所組成，    工作循環過程:撥車機牽引重車高速前進,到達翻車機時減速牽引^#1車進翻車機內定位，翻卸，按程序撥車機接^#2車進翻車機與^＃1車聯掛，然后繼續前進，使^#2、^#3車之間的車鉤位于人工摘鉤站處停止，人工將^#2、^#3車聯掛車鉤摘開，撥車機將^#2車定位于翻車機后，再將^#1車推至遷車臺內定位，同時翻車機進行翻車，然后回原位。這時，撥車機與^#1車自動摘鉤，然后后退一段距離，遷車臺向空車線行進，并與空車線對位，撥車機后退至抬臂位，大臂抬起，并高速返回，推車機將空車推出遷車臺，停在逆止器外側，遷車臺返回重車線，撥車機返回至原位，撥車機大臂下降，然后后退與下節車皮聯掛，至此一個工作循環完成，進入下一工作循環。每節車卸車周期為3分20秒左右。

  聯鎖條件：

①撥車機：翻車機原位、翻車機靠板原位、翻車機壓車梁原位、翻車機南側光電開關導通、主令控制器內原位信號、遷車臺漲輪器原位、遷車臺對位銷原位。

②翻車機：翻車機原位、靠板到位、壓車梁到位、翻車機南側光電開關導通

遷車臺：推車機原位、遷車臺漲輪器漲緊、對位銷退位、遷車臺重車線原位、重車線對軌信號。

④推車機：遷車臺漲輪器松開、對位銷對位、空車線原位、空車線對軌信號。
