K型往復式給煤機外形尺寸圖

發布時間：2013-05-11 22:44:35 人氣：1561

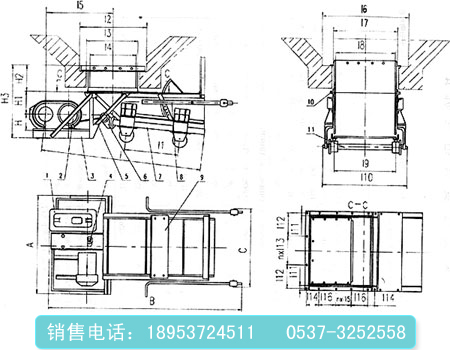

K型往復式給煤機外形尺寸圖：

1、減速機 2、電動機 3、傳動平臺 4、聯軸器 5、H形架 6、連桿 7、給煤槽 8、閘門 9、機架 10、漏斗 11、托輥

外形尺寸：

尺寸

型號

A

B

C

H

H₁

H₂

H₃

L

l₁

l₂

l₃

l₄

l₅

K-0

K-1

K-2

K-3

K-4

1360

1352

1622

3100

3540

3950

4740

846

1112

1360

1632

210

208

250

330

416

664

640

762

325

345

1051

1297

1341

1543

2450

2850

3270

3850

840

1150

1400

1700

1000

1250

1500

1750

800

1050

1300

1550

750

1000

1250

1500

1040

940

1157

1435

尺寸

型號

l₆

l₇

l₈

l₉

l₁₀

l₁₁

l₁₂

n×l₁₃

l₁₄

n×l₁₅

l₁₆

N×MD

K-0

K-1

K-2

K-3

K-4

750

1000

1250

1500

550

800

1050

1300

500

750

1000

1250

500

750

1000

1250

830

1080

1330

1580

35

191

275

208

273

266

1×200

1×282

2×208

2×273

2×270

131

91

96

1×190

2×225

2×290

2×320

190

225

290

220

14×M20

17×M20

20×M20
