關于礦車三環鏈的試驗的驗算

關于三環鏈的試驗的驗算

以副斜井斜坡一次串車個數(矸車4個、煤車6個）來進行驗算其強度：

1、原始資料：

井桶傾角：β=230   。

斜長：PL=（540+40）M 。

礦車主要規格：礦車自重G0= 660KG 、容積 V=1.1M3

礦車全長L=2.2M

煤的松散容重r=900kg/m3

矸石的松散容重r/=1700kg/m3

裝載系數α=0.75

每輛礦車的載重量:煤車G=rαV

=900*0.75*1.1

=742.5kg

                      矸車G/= r/αv

=1700*0.75*1.1

=1402.5kg

f1為礦車運動阻力系數，   取 0.015

f2為鋼絲繩運動阻力系數， 取 0.2   。

鋼絲繩直徑為26mm，6*19的鋼絲繩的破斷拉力總和430.7KN ，每米重量L=2.444Kg/m  。

2、矸石車:F=m（Q1+Q2）（Sinβ+f1Cosβ）+PLL（Sinβ+f2Cosβ）

=4（660+1402.5）（Sin230+0.015Cos230）+（550+40）*2.444（Sin230+0.2Cos230）

=8250*0.405+590*2.444*0.575

=4170.4Kg

3、原煤車: F=m（Q1+Q2）（Sinβ+f1Cosβ）+PLL（Sinβ+f2Cosβ）

=6（660+742.5）（Sin230+0.015Cos230）+（550+40）*2.444（Sin230+0.2Cos230）

=8415*0.405+590*2.444*0.575

=4237.2Kg

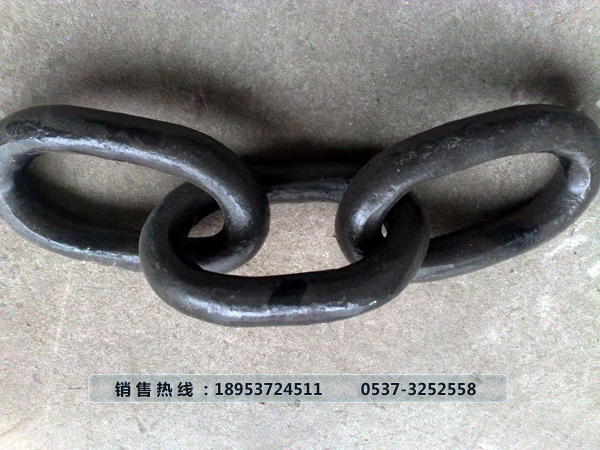

4、試驗三環鏈的數據如下：

①  φ16.2極限荷重 280KN      280000/9.8=28571.43Kg

 安全系數：    矸石車: 28571.43Kg/4170.4Kg =6.85＜10

               原煤車: 28571.43Kg/4237.2Kg =6.74 ＜10

②  φ31.6極限荷重440KN     440000/9.8=44897.96kg

 安全系數：   矸石車: 44897.96kg /4170.4Kg =10.77＞10

              原煤車: 44897.96kg /4237.2Kg =10.60 ＞ 10

③  φ29.4極限荷重430KN      430000/9.8=43877.55kg

 安全系數：   矸石車: 43877.55kg/4170.4Kg =10.52 ＞10

              原煤車: 43877.55kg/4237.2Kg =10.36 ＞ 10

④  φ24.6極限荷重406KN      406000/9.8=41428.57kg

 安全系數：   矸石車: 41428.57kg /4170.4Kg =9.93＜10

              原煤車: 41428.57kg /4237.2Kg =9.78 ＜  10

⑤  φ26.9極限荷重468KN      468000/9.8=47755.10kg

 安全系數：   矸石車: 47755.10kg /4170.4Kg =11.45＞10

              原煤車: 47755.10kg //4237.2Kg =11.27 ＞  10

    對以上礦車的三環鏈進行強度拉力試驗強度驗算，安全系數只有φ24.6以上三環鏈的極限荷重能提煤車6部或4部矸車，方能達到《煤礦安全規程》第414條的規定不小于10；φ24.6（含φ24.6）以下的其它安全系數未能達到《煤礦安全規程》第414條的規定不小于10 ，須更換不合格的三環鏈。
